LWGYS系列液体涡轮流量计

文章来源：未知日期：2013-11-14

LWGYS简介
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。
LWGYS产品特点
高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，
在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

LWGYS技术参数

执行标准	涡轮流量传感器（JB/T9246-1999）
仪表口径（mm）及连接方式	4、6、10、15、20、25、32、40、50、65、80采用螺纹连接
精度等级	±1%R、±0.5%R、±0.2%R（需特制）
量程比	1:10；1:15；1:20
传感器材质	304不锈钢、316（L）不锈钢等
使用条件	介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ 相对湿度：5%～90% 大气压力：86Kpa～106Kpa
信号输出功能	脉冲信号、4～20mA信号
通讯输出功能	RS485通讯、HART协议等
工作电源	外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等内电源：1组3.0V10AH锂电池，电池电压在2.0V～3.0V时均可正常工作。
信号线接口	基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级	ExiaIICT4或ExdIIBT6
防护等级	IP65或更高（可订制）

LWGYS测量范围及工作压力

仪表口径（mm）	正常流量范围（m³/h）	扩展流量范围（m³/h）	默认安装方式及耐压等级	可选安装方式及默认耐压等级	特制耐压等级（MPa）
DN4	0.04～0.25	0.04～0.4	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN6	0.1～0.6	0.06～0.6	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN10	0.2～1.2	0.15～1.5	螺纹安装、6.3Mpa	法兰安装、2.5MPa	12、16、25
DN15	0.6～6	0.4～8	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN20	0.8～8	0.45～9	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN25	1～10	0.5～10	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN32	1.5～15	0.8～15	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN40	2～20	1～20	螺纹安装、6.3Mpa	法兰安装、2.5MPa	4.0、6.3、12、16、25
DN50	4～40	2～40	法兰安装、2.5Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN65	7～70	4～70	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN80	10～100	5～100	法兰安装、1.6Mpa	螺纹连接、6.3MPa	4.0、6.3、12、16、25
DN100	20～200	10～200	法兰安装、1.6Mpa		4.0、6.3、12、16、25
DN125	25～250	13～250	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN150	30～300	15～300	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16
DN200	80～800	40～800	法兰安装、1.6Mpa		2.5、4.0、6.3、12、16

LWGYS安装尺寸

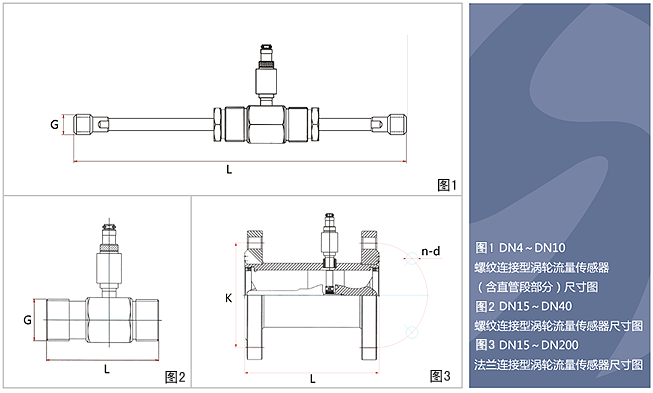

传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：

公称通径（mm）	L(mm)	G	K（mm）	D（mm）	n（孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150	G5/2	Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

LWGYS产品分类

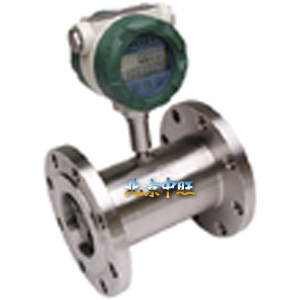

产品图片
仪表型号	LWGYS-N		LWGYS-A		LWGYS-B	LWGYS-C
信号输出	脉冲		4-20mA		无	4-20mA/脉冲
供电电源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	锂电池	24VDC±15%
精度等级	1.0～0.5级		1.0～0.5级		1.0～0.5级
测量范围	标准量程		标准量程		标准量程或扩展量程
显示器	无		无		有
通讯接口	无		无		无	可选RS485
通讯协议	无		无		无	Moubus HART
仪表材质	不锈钢		不锈钢		不锈钢
防爆等级	无		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防护等级	IP60		IP65		IP65
整机功耗	< 1W		< 1W		< 1W
仪表通经	DN4～DN250		DN4～DN250		DN4～DN250
介质温度	-20℃～120℃		-20℃～120℃		-20℃～120℃
环境温度	-30℃～60℃		-30℃～60℃		-30℃～60℃

四、液体涡轮流量计仪表选型

表3

型号								说明
LWGY─	□	/□	/□	/□	/□	/□	/□	说明
公称通径	4							4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
	6							6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
	10							10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
	15							15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
	20							20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
	25							25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
	32							32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
	40							40mm，标准量程2～20m3/h，宽量程为1～20m3/h
	50							50mm，标准量程4～40m3/h，宽量程为2～40m3/h
	65							65mm，标准量程7～70m3/h，宽量程为4～70m3/h
	80							80mm，标准量程10～100m3/h，宽量程为5～100m3/h
	100							100mm，标准量程20～200m3/h，宽量程为10～200m3/h
	125							125mm，标准量程25～250m3/h，宽量程为13～250m3/h
	150							150mm，标准量程30～300m3/h，宽量程为15～300m3/h
	200							200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型		B						电池供电现场显示型
		C						现场显示/4～20mA 两线制电流输出
		C1						现场显示/RS485通讯协议
		C2						现场显示/HART通讯协议
精度等级			05					精度0.5级
精度等级			10					精度1.0级
涡轮类型				W				宽量程涡轮
涡轮类型				S				标准涡轮
材质					S			304不锈钢
材质					L			316（L）不锈钢
						E		型（等级：ExdⅡBT6）
压力等级							N	常规（参照表2）
压力等级							H（x）	高压（参照表2）

LWGYS系列液体涡轮流量计

咨询中心
