高温型钛/硅-蓝宝石压力变送器
文章来源：未知 日期：2015-04-21
| 系列用途 |
|---|
|
·工业现场过程压力控制 ·航空航天领域 ·石油化工行业 ·仪器医疗食品等行业 ·航海及造船行业 ·水利、水电、发电厂等行业 |
| 产品特点 |
|---|
|
·全不锈钢外壳，卓越的抗腐蚀性能 ·压力测量范围宽 ·温度测量范围宽，温度误差极小 ·工作稳定 ·可靠性高，双膜片结构钛合金金属膜片过载性能优良 ·蓝宝石系由单晶体绝缘体元素组成，不会发生迟滞、疲劳和蠕变现象 ·外形尺寸小，重量轻，类型齐全，性价比高 ·反相极性过压过流保护 ·测量介质范围广，可测量粘稠或结晶液体固体颗粒中的气体悬浮物等 |
| 技术参数 | |
|---|---|
| 量 程 | 0MPa～160MPa 内任量程，最小量程为5kPa |
| 介质温度 | －60～+150 ℃ |
| 环境温度 | －20～+85℃ |
| 准确度等级 |
0.2级 0.5级 |
| 供电电压 | DC 24V(12V～32V) |
| 负载能力 | 电流输出型≤500Ω；电压输出型：输出阻抗≤250Ω（DC 24V供电时） |
| 非 线 性 | ±0.1％F.S |
| 响应时间 | ≤50ms |
| 迟滞性与可重复性 | ±0.2％F.S |
| 长期稳定性 | ±0.1％F.S/y |
| 热力零点漂移 | ±0.02％F.S/℃ |
| 最大工作压力 | 2倍量程 |
| 电气连接 | 大霍斯曼接头/接线端子 |
| 过程连接 | M20×1.5外螺纹 |
| 外部零件材料 | 普通不锈钢/316不锈钢 |
| 壳体材料 | 普通不锈钢/316不锈钢/铸铝外壳 |
| 防护等级 | IP 54（H型）/ IP 65（P型） |

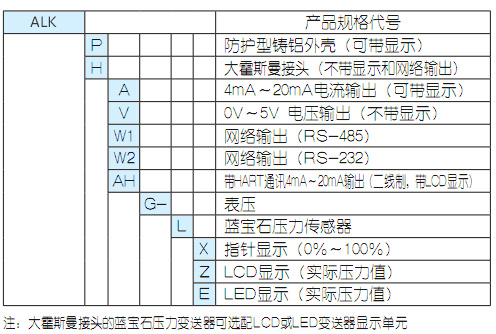

| 规格选型 |
|---|
 |
| 工作原理 |
|---|
|
蓝宝石系由单品体绝缘体元素组成，不会发生滞后、疲劳和蠕变现象；蓝宝石比硅要坚固，硬度更高，不怕形变；蓝宝石有着非常好的弹性和绝缘特性（1000℃以内），因此，利用硅—蓝宝石制造的半导体敏感元件，对温度变化不敏感，即使在高温条件下，也有着很好的工作特性。蓝宝石的抗辐射性极强；另外，硅—蓝宝石半导体敏感元件无p-n漂移，因此，从根本上简化了制造工艺，提高了重复性，确保了高成品率。 用硅—蓝宝石半导体敏感元件制造的压力传感器和变送器，可在最恶劣的工作条件下正常工作，并且可靠性高、精度好、温度误差极小、性价比高。 表压压力传感器和变送器由双膜片构成：钛合金测量膜片和钛合金接收膜片。印刷有异质外延性应变灵敏电桥电路的蓝宝石薄片，被焊接在钛合金测量膜片上。被测压力传送到接收膜片（接收膜片与测量膜片之间用拉杆坚固的连接在一起）。在压力的作用下，钛合金接收膜片产生形变，该形变被硅—蓝宝石敏感元件感知后，其电桥输出会发生变化，变化的幅度与被测压力成正比。 传感器的电路能够保证应变电桥电路的供电，并将应变电桥的失衡信号转换为统一的电信号输出。 在绝压压力传感器和变送器中，蓝宝石薄片与陶瓷基极玻璃焊料连接在一起，起到了弹性元件的作用，将被测压力转换为应变片形变，从而达到压力测量的目的。 |
