· 组合结构，内置放大器，结构简单、紧凑、外形尺寸小、
· 零点调整、灵敏度调整（出厂已调好）功能，标准信号输出。
· 精度高，性能稳定可靠，量程范围广，安装使用方便。
· 连接螺纹：M20×1.5 （可提供用户要求的各种机械连接方式）
· 适用于各种静态、动态的压力测量。
|
主 要 技 术 指 标
|
|
测量范围
|
AK-4A |
0～0.2,0.5,1,2,5,10,15,20,25,30,40,50,60,80,100 |
Mpa |
|
输出信号 |
0～5V,4～20mA |
|
|
基本误差 |
±0.2; ±0.5 |
%F.S |
|
线性误差L |
±0.2; ±0.5 |
%F.S |
|
回程误差H |
±0.2; ±0.5 |
%F.S |
|
重复性R |
±0.2; ±0.3; ±0.5 |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.3 |
%F.S/10 ℃ |
|
输出温度影响 |
±0.3 |
%F.S/10 ℃ |
|
激励电压 |
12,24 |
VDC |
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
零点输出 |
< 0.1V, 4±0.1mA |
|
|
安全过负荷率 |
120 |
%F.S |

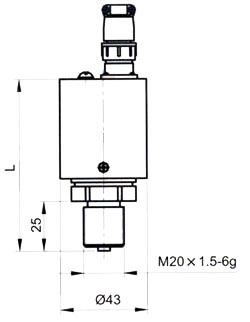

普通铝外壳 |
 |
|
量程(Mpa) |
L(mm) |
|
0～0.2…60 |
97 |
|
0～70…100 |
106 |
|
|
电 气 连 接 方 式
|
|
连接方式
|
插头座号
|
导线颜色
|
|
输入（电源）正端 |
1
|
红
|
|
输出信号正端 |
2
|
绿
|
|
输出信号负端 |
3
|
白
|
|
输入（电源）负端 |
4
|
黑
|
|
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 |
|
