一.产品详细介绍：
1151LT法兰式液位变送器的关键原材料，元器件和零部件均源自进口或合资，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行，并被广泛使用的两种变送器的结构优点，让使用者有耳目一新的感觉，同时与传统的系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
1151LT型法兰式液位变送器,可对各种容器进行精确的液位和密度测量，有平法兰和插入式法兰供选择，法兰有3英寸或4英寸，规格有1501b和3001b的法兰，也可根据用户定制法兰，法兰膜片材料可选。
二.模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
三.智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。
四.测量范围 ：
差压：0~1.3-1MPa
五.选型方式 ：
|
1151LT
|
法兰式液位变送器
|
|
|
代码
|
量程范围
|
|
3
|
0-1.3～7.5KPa
|
|
4
|
0-4-40KPa
|
|
5
|
0-40～200KPa
|
|
6
|
0-0.16KPa～1MPa
|
|
|
代码
|
输出
|
|
E
|
4-20mA
|
|
S
|
智能式HART协议
|
|
|
代码
|
公称直径尺寸mm
|
插入筒长度mm
|
高压侧隔膜片材料
|
|
A0
|
3〞80
|
平
|
316LSST
|
|
A2
|
3〞80
|
50
|
316LSST
|
|
A4
|
3〞80
|
100
|
316LSST
|
|
A6
|
3〞80
|
150
|
316LSST
|
|
B0
|
4〞100
|
平
|
316LSST
|
|
B2
|
4〞100
|
50
|
316LSST
|
|
B4
|
4〞100
|
100
|
316LSST
|
|
B6
|
4〞100
|
150
|
316LSST
|
|
C0
|
3〞80
|
平
|
哈氏C-276
|
|
C2
|
3〞80
|
50
|
哈氏C-276
|
|
C4
|
3〞80
|
100
|
哈氏C-276
|
|
C6
|
3〞80
|
150
|
哈氏C-276
|
|
D0
|
4〞100
|
平
|
哈氏C-276
|
|
D2
|
4〞100
|
50
|
哈氏C-276
|
|
D4
|
4〞100
|
100
|
哈氏C-276
|
|
D6
|
4〞100
|
150
|
哈氏C-276
|
|
E0
|
3〞80
|
平
|
钽
|
|
F0
|
4〞100
|
平
|
钽
|
|
|
代码
|
安装法兰
|
|
A
|
3〞150lb
|
|
B
|
4〞150lb
|
|
C
|
3〞300lb
|
|
D
|
4〞300lb
|
|
|
代码
|
结 构 材 料
|
|
法兰和接头
|
排气/排液阀
|
隔离膜片
|
灌充液体
|
|
22
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
316不锈钢
|
316不锈钢
|
哈氏合金C
|
|
24
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
|
代码
|
选项
|
|
M1
|
0-100%线性指示表
|
|
M3
|
3位半LCD显示表
|
|
M4
|
智能表显示
|
|
B1
|
管装弯支架
|
|
B2
|
板装弯支架
|
|
B3
|
管装平支架
|
|
D1
|
侧面泄放阀在压力室上部
|
|
D2
|
侧面泄放阀在压力室下部
|
|
不注
|
1/2NPT锥管螺纹接头
|
|
C2
|
丁字形螺纹接头M20×1.5，带后部焊接Ф14
引压管的球锥连接头
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
六.法兰安装：

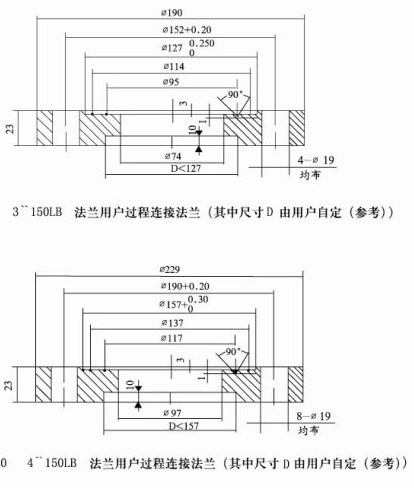

安装法兰标准按ANSI有3〃和4〃规格，法兰等级分为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。

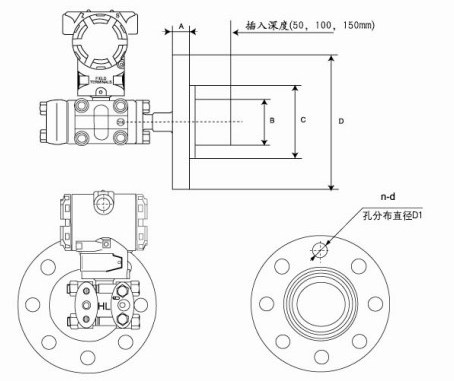

法兰式液位变送器外型尺寸
|
