WZP一体化温度传感器

文章来源：未知日期：2015-04-21

系列简介及说明
一体化温度变送器是一种接触式测量温度的现场用仪表，通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度（使用范围 -200℃～1600℃）。一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块，与传感器连接形成一体化，输出标准4～20mA DC（两线制）。防爆一体化温度变送器，同时满足隔爆d II BT4和本安iaII CT5的防爆性能（本安必须配安全栅）。本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容，同时参照并符合IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种环境现场的温度测量。

系列简介及说明

一体化温度变送器是一种接触式测量温度的现场用仪表，通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度（使用范围 -200℃～1600℃）。
一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块，与传感器连接形成一体化，输出标准4～20mA DC（两线制）。防爆一体化温度变送器，同时满足隔爆d II BT4和本安iaII CT5的防爆性能（本安必须配安全栅）。
本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容，同时参照并符合IEC相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种环境现场的温度测量。

技术参数
输出	二线制 4～20mA
供电	DC 24V（12V～36V）
精度	A级 0.2% B级 0.5%
负载	≥ 650Ω（24V）
输出保护	传感器开路时输出≤25mA，传感器短路时输出≤3.8mA
量程	根据使用需求选择并定义。请参考选型指南一 63页 *
安装形式	根据使用需求选择并定义。请参考选型指南一 58-61页 *
功能结构	根据使用需求选择并定义。请参考选型指南一 62-63页 *
保护管长度	根据使用需求选择并定义。请参考选型指南一 57*

型号	类别	感温元件材料	现场显示	安装固定方式	接线盒形式	保护管直径	隔爆标志	内芯结构	保护管特征	说明
WZP/ WZPK/ ALT										温度变送器
	R									热电偶
	Z									热电阻
		M								镍铬硅-镍铬{ N }
		N								镍铬-镍硅 { K }
		E								镍铬-铜镍 { E }
		F								铁-铜镍{ J }
		C								铜-铜镍{ T }
		P								铂 {Pt100}
		C								铜 {Cu50}
			Y							现场液晶显示
				1						无固定装置
				2						固定螺纹
				3						活动法兰
				4						固定法兰
				5						活络管接头式
				6						固定螺纹锥形式
				7						直形管接头式
				8						固定螺纹管接头式
				9						活动螺纹管接头式
					2					防喷式
					3					防水式
					4					防爆式
						0				Ф16
						1				Ф12
						2				Ф16高铝质管
						3				Ф20高铝质管
							B			隔爆
								无		普通元件
								K		铠装元件
									F	防腐型
									N	耐磨型
	R	N	Y	2	4	0	B	K	F	典型型号选型

标准功能

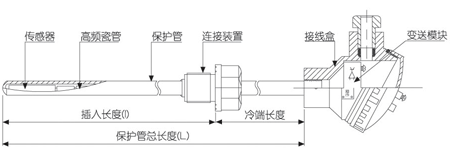

1、基本结构:传感器＋（连接装置＋接线盒＋保护管）＋变送模块
2、长度表示方法：L＝保护管总长×插入长度（单位：mm,密封面以下为插入长度）
3、冷端长度的确定：由于确定了保护管的总长度和插入长度，也就确定了保护管非插入部分的长度，即冷端长度。冷端长度标准为150mm；低于125℃的温度测量，看温度对冷端影响情况可以适当加长，如250mm或者300mm。
4、冷端长度的用途：
a、变送模块的工作温度为－10～75℃，通过冷端长度使温度场到接线盒之间的传导和辐射温度降低，保护了变送模块的电路。
b、如果采用热电偶传感器就必须要有冷端长度。
c、保护接线端和线缆。
