贴片式温度传感器

文章来源:未知 日期:2013-03-12



Pt100贴片式温度传感器
Pt100贴片式温度传感器主要用于测量物体表面的温度,贴片式温度传感器通过螺钉或其它固定方式将传感器贴在物体表面,实现较理想的测温效果。贴片式温度传感器和被测物体接触面积大,接触紧密,所以在一些表面温度测量方面具有比较明显的优势:测温准确性高、反应速度快,体积小方便固定安装。
技术参数:
铂热电阻:Pt100、Pt500、Pt1000
测温范围:(-200~400)℃
精度等级:A级±(0.15+0.002|t|)℃   B级±(0.30+0.005|t|)℃   注:|t|为实测温度的绝对值。
公称压力:常压
产品外形及结构图如下所示:
产品型号

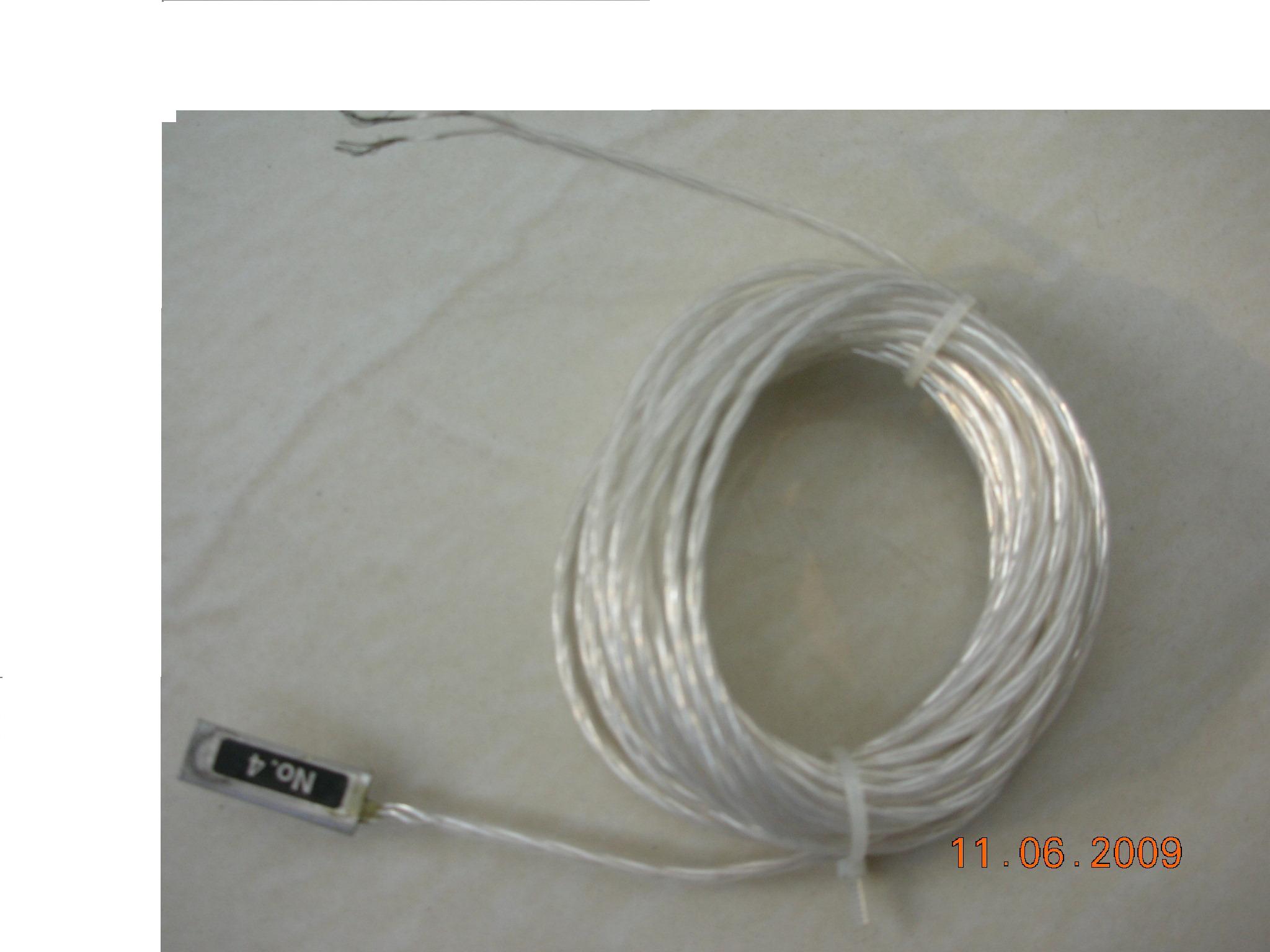

产品外形图
产品外形结构图
Pt100
贴片厚2mm
4*15*2mm




                                   贴片式温度传感器选型
ALTPt100

铂热电阻

P口
0=Pt100     1= Pt1000     5=Pt500
铂热电阻类型

T口
0=0~80  1=-50~100  2=-50~150  3=-50~200    9=指定
温度范围(℃)




A=A级      B=B级
传感器精度

C口
1=SUS321(默认)   4=SUS304    6=SUS316    9=指定
保护管材质

L口
1=100   2=200   3=300   5=500  10=1000 30=3000    50=5000   9=指定
引线长度(mm)



X口
2=两线制  3=三线制  4=四线制
引出线采用线制




1=聚氯乙烯PVC(-20~80℃)
2=聚氨酯TPU (-50~100℃)
3=硅橡胶  (-60~200℃)
4=四氟绕包(-50~250℃)
5=云母绕包 (-80~500℃)
9=指定
引线材质      “()”内为引线常用温度范围

0=无屏蔽层(默认)
1=有屏蔽层
是否配屏蔽层

0=无护套
1=有护套
线缆护套

0=无
1=镀锡
3=压M4端子
9=指定
导线末端要求

 Q
0=无
9=指定
特殊要求
说明:对于用户指定的参数要求,直接以数字或文字标注出来即可。
选型举例:如选取类型为B级Pt100,温度0~50℃,保护管材质为SUS321导线为3000mm
三线制无屏蔽层的聚氯乙烯线。
